气动隔膜泵运行原理动画视频
隔膜泵是靠压缩空气驱动。定向空气分配阀和导向阀，称为：“气室”，都设置在泵的中心部位。介质流动通过两个汇流管和外隔膜室，称为“介质室”。通常止回阀(球型或片型)都设置在每个外隔膜室的顶部或底部或共用一汇流管。这两个外隔膜室靠吸口和出口接头连接起来，泵是自吸的。

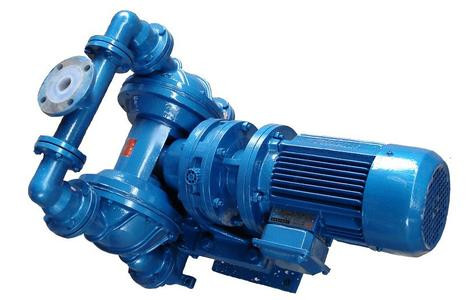

在操作中，空气分配阀交替控制每隔膜的增压。在每次冲程后，阀将自动变换位置，电动隔膜泵图片使空气得以切换至另一隔膜室，使两边隔膜室形成交替的吸液和压送冲程，隔膜在平行路径里移动，空气阀无油润滑油需求，这就是首选的运行方式；洁净、干燥的空气更能提高泵的性能。
介质通过隔膜泵时，止回阀一开一关这使得每个外隔膜室交替地填充和排出，止回阀对压力差做出反应。球阀止回阀可处理含小颗粒的介质，而片阀止回阀可以处理含接近管径尺寸大小软颗粒的介质。
当空气分配阀让压缩空气进入左隔膜室，隔膜受压往外推出，而形成压送冲程，在压送部内的介质即受力离开左面外隔膜室、止回阀、汇流管，而后由泵的出口流出，排出口位置可以是顶部、底部、或侧面。当左隔膜室受压推出时，连接杆在内部拖动右隔膜向内缩回止回阀充满流体，在这一循环动作完成后，空气分配阀将自动地变换位置，使空气切换至另一隔膜室，反向重复上述循环动作，即两边隔膜室将因此呈现交替性的压送及吸收液动作。

隔膜泵输送AKD胶乳的控制系统
在采用中性施胶的造纸过程中，需在其工艺流程中添加微量助剂AKD与PAM.因为此类助剂容易分解，所以在添加过程中不宜使用常规的离心泵类输送。将两台造纸机由原来的酸性施胶流程改为中性施胶流程。原先使用的是国产电动计量隔膜泵，经一年多使用反映出如下问题：流量波动大（5%～10%），流量调节困难，故障率较高等，对产品质量成本影响较大。为此设计了使用气动隔膜泵的检测、控制底统。
1、工作原理
AKD溶液由气动隔膜泵升压至0.1～0.3MPa，经稳压器稳压，降低脉动后，通过环形管流量变送器，将流量变化值转换成电流信号。此电流信号输入调节器，在调节器内此信号与给定值相较，其差值经比例、积分运算后，输出相应的调节电流，输入电气转换器。电动隔膜泵图片电气转换器把电流信号转换为气信号，去推动气动薄膜衬塑调节阀，调节阀门的开度，从而达到自动控制流量的目的。因仪表选用常规DDZ型仪表采用定值调节方式，所以仪表选型与调节参数设定等不作叙述。另外，安装在纸机压榨部的光电继电器反映断纸状况，输出触点信号，控制电磁阀启闭。当断纸时气动泵暂时停止工作，达到在停开车和断纸时不加入AKD的目的。

2、气动隔膜泵

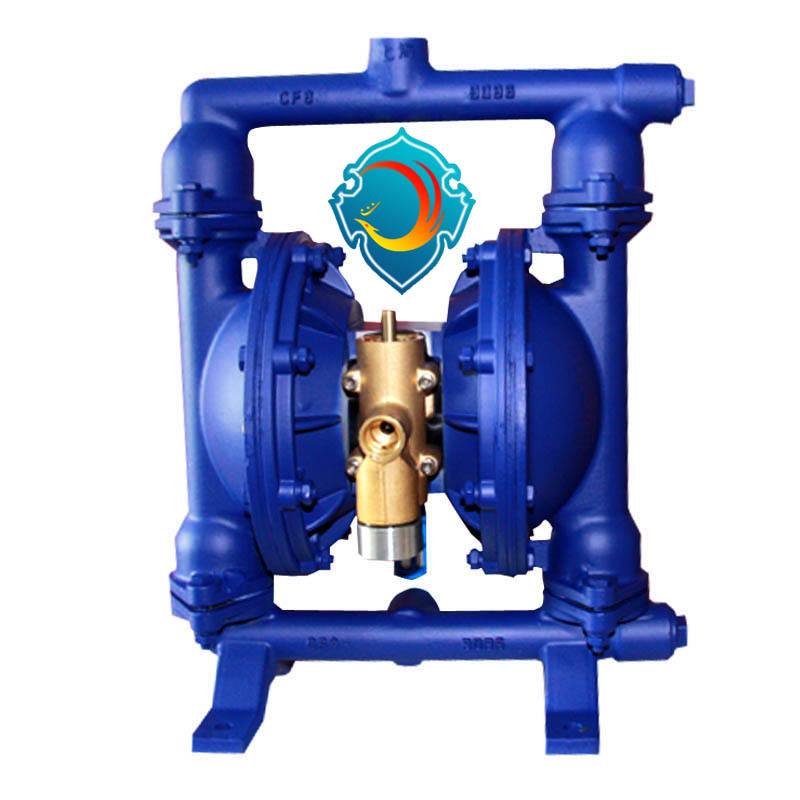

气动隔膜泵是采用压缩空气为动力源，它对于各种带颗粒的、高粘度的液体能抽光吸尽。它不需要灌水，小型电动隔膜泵吸程可达7m，扬程50m，出口压力可达0.6MPa，流通性能好，允许通过最大颗粒1mm，出口压力可以通过调节输入气压实现无级调节。泵内的膜片将液体与运动部件完全隔开。因为用压缩空气为动力源，所以适合在易燃、易爆、潮湿场所使用。
2.1气动隔膜泵工作原理
在泵的两个对称工作腔中各装有一块有弹性的隔膜，它们结成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜，驱动联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外。一旦到达终点，配气机构则自动地将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀，隔膜的往复运动使工作腔内容积改变，迫使两个单向球阀交替的开启和关闭，将液体吸入和排出，达到升压的目的。
2.2泵的改进部分
由工作原理所知，每个工作腔中有两个单向球阀交替启闭，实际工作频率在30～90次/min，出于都是用不锈钢制成，所以阀座和球体磨损较快，一般使用1～2月就要泄漏，增压效果明显降低。为此对阀座和球体进行改进。阀座用尼龙材料改装，球体选用磨光玻璃球。通过改进使泵的使用寿命大大增加，经实际试用达6～12月。况且，当阀座与球体损坏时，只要替换阀座和球体就可以继续使用。
3、稳压器
由于隔膜泵输出压力是脉冲的，在测量流量中要求流体的压力稳定，才能确保其测量精度。电动隔膜泵图片所以必须对脉动压力进行稳压，使脉动降低在一定范围内，为此，必须设计一个稳压器。在气动管路中，一般采用具有一定容量的气室，容积固定的气室，称为定容气室。容积随压力升高或降低而增大或减小的，称为弹性气室。
气室中压力随着气室中储存气体量的增加而升高。对于不同容积的气室，获得相同的压力增量，所需的气体增量是不相同的。容积大的气室较容积小的气室所需的气体增量大，所以通常也就称气室体积大的储存能力大，体积小的储存能力小。
4、环形管流量仪
为什么要试制环形管流量仪呢？因为在我厂二号机首先使用的是单元仪表LZS型电动转子流量变送器。由于其结构原因，在实际使用中时常被AKD溶液中的杂质堵塞，影响系统的正常运行，维护量大，所以利用差压变送器作转换器，环形管为传感器，自行改制了一台环形管流量仪。经实际使用堵塞现象得以解决。
环形管传感器的测量原理是基于流体在弯曲管道中流动，管道迫使流体沿曲线流动，液体便有离心力产生并作用在管壁上。离心力的大小与流速和弯曲半径有关，并可以由管壁所受的压力增量检测出来。

气动隔膜泵塑料材质说明
塑料分为通用塑料、工程塑料和特种塑料三种类型。
        1、通用塑料：
 一般是指产量大、用途广、成型性好、价格便宜的塑料。通用塑料有五大品种，即聚乙烯(PE)、聚丙烯(PP)、聚氯乙烯(PVC)、聚苯乙烯(PS)及丙烯青─丁二烯─苯乙烯共聚合物（ABS）。它们都是热塑性塑料。
        2、工程塑料：
 一般指能承受一定外力作用，具有良好的机械性能和耐高、低温性能，尺寸稳定性较好，可以用作工程结构的塑料，如聚酰胺、聚砜等。
        在工程塑料中又将其分为通用工程塑料和特种工程塑料两大类：
        a. 通用工程塑料包括：聚酰胺、聚甲醛、聚碳酸酯、改性聚苯醚、热塑性聚酯、超高分子量聚乙烯、甲基戊烯聚合物、乙烯醇共聚物。
        b. 特种工程塑料又有交联型的非交联型之分。交联型的有：聚氨基双马来酰胺、聚三嗪、交联聚酰亚胺、耐热环氧树指等。非交联型的有：聚砜、聚醚砜、聚苯硫醚、聚酰亚胺、聚醚醚酮等。

        3、特种塑料
        一般是指具有特种功能，可用于航空、航天等特殊应用领域的塑料。电动隔膜泵图片如氟塑料和有机硅具有突出的耐高温、自润滑等特殊功用，增强塑料和泡沫塑料具有高强度、高缓冲性等特殊性能，这些塑料都属于特种塑料的范畴。
        a. 强塑料：增强塑料原料在外形上可分为粒状（如钙塑增强塑料）、纤维状（如玻璃纤维或玻璃布增强塑料）、片状（如云母增强塑料）三种。按材质可分为布基增强塑料（如碎布增强或石棉增强塑料）、无机矿物填充塑料（如石英或云母填充塑料）、纤维增强塑料（如碳纤维增强塑料）三种。
        b. 泡沫塑料：
泡沫塑料可以分为硬质、半硬质和软质泡沫塑料三种。硬质泡沫塑料没有柔韧性，压缩硬度很大，只有达到一定应力值才产生变形，应力解除后不能恢复原状；软质泡沫塑料富有柔韧性，压缩硬度很小，很容易变形，应力解除后能恢复原状，残余变形较小；半硬质泡沫塑料的柔韧性和其他性能介于硬质与软质泡沫塑料之间。
